路面抛丸机

路面抛丸机，是我公司技术人员集体开发的一种移动式抛丸机（钢丸），是我公司在国外技术的基础，按照用户要求设计的；是当代技术成熟的移动式路面桥面抛丸清理机。

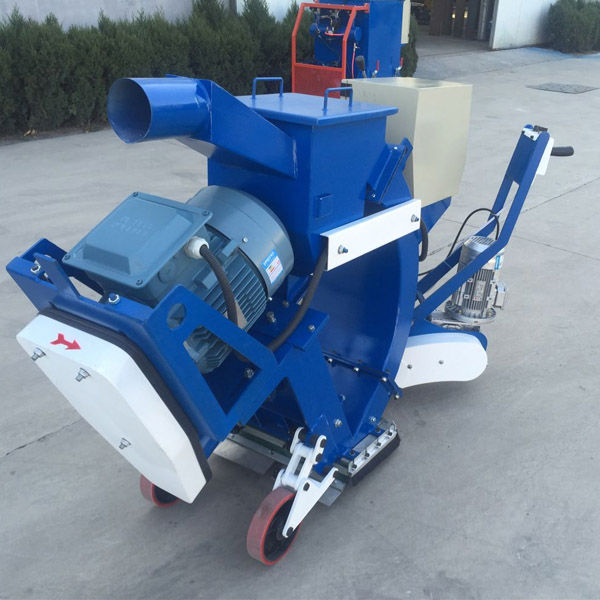

路面抛丸机设备

它具有非常高的环保和成本效益。它采用隐藏喷丸系统，利用高性能的抛丸器快速将钢丸推向地面，清除表面较软的部分，形成极其浅表的不规则“橘皮”结构，达到清理的目的，喷射的钢丸和灰尘被吸尘器吸入，进入特殊过滤系统，同时钢丸和灰尘自动分离，灰尘分离到输出箱内，钢丸则重新进入抛丸器循环利用。

抛丸深度0.1-3mm，可根据客户要求， 自行调节工作深度。核心优点：产品使用材料优质，内衬挡板为锰合金钢, 增厚型，使用耐久。

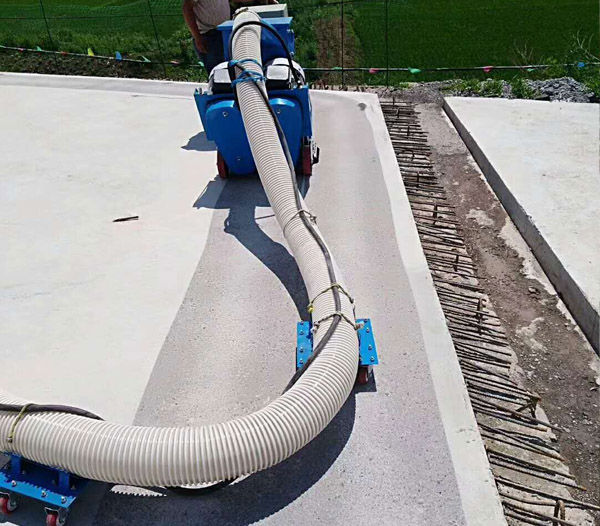

路面抛丸机施工现场

抛丸施工工艺要点：

1、桥梁防水层基层处理采用抛丸工艺，利用抛丸机抛除梁表面的浮浆。

2、使用抛丸处理的表面粗糙均匀；不会破坏基面结构和平整度，并可以完全去除浮浆和起砂100%创面，露骨；但同时不会造成松动和微裂纹，为增强防水材料在表面的符合提供一定渗透效果。

3、基层处理设备采用具备同步清除浮浆及吸尘功能的设备、带有驱动行走系统的自循环回收的抛丸设备来进行桥面混凝土基层处理。

轻度抛丸机速度选用2~3档，行走速度5-10m/min，丸料规格采用S390

4、在梁端和侧面存在斜坡，抛丸机容易泄露丸料，损耗严重，为节约成本，要做好回收丸料，要求抛丸组人员做好收集，要求损耗在10%-20%内，尽量压边抛丸，这样可以大大减少下道工序中工艺，节约时间及材料损耗。

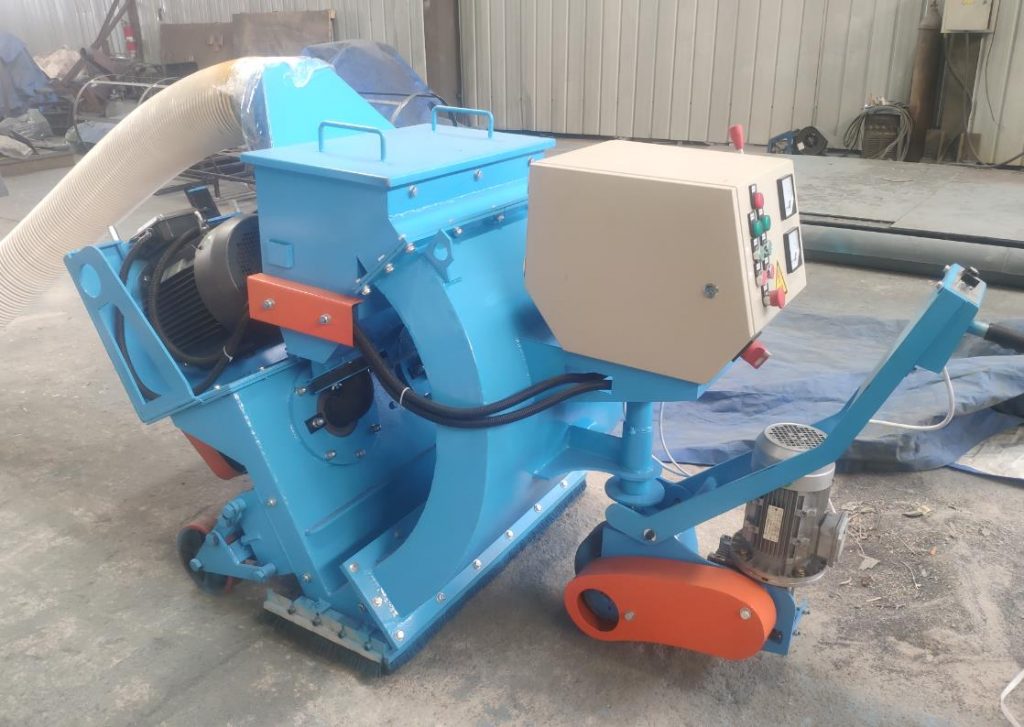

清理室护板

设备技术参数：

路面抛丸机技术参数表（仅供参考）
型号	270	550	850
清理宽度	270mm	550mm	850mm
主电机	11kw	2*11kw	2*15kw
行走速度	0.5-20m/min	0.5-20m/min	0.5-20m/min
抛头数	1	2	2
弹丸消耗	100g/min	100g/min	100g/min
弹丸控制系统	采用电磁闸阀，最大流量250Kg/min
外形尺寸	1000*300*1100	2050 *780 *1150	2050 *980 *1150
清理速度	≥150㎡/h(混凝土表面)	≥400㎡/h(混凝土表面)	≥600㎡/h(混凝土表面)
	≥30㎡/h(钢板表面sa2.5取决于钢腐蚀程度)	≥60㎡/h(钢板表面sa2.5取决于钢腐蚀程度)	≥100㎡/h(钢板表面sa2.5取决于钢腐蚀程度)
行走方式	调速自动行走	调速自动行走	调速自动行走
行走功率及速度	0.55kw变频调速 5~10m/min为最佳速度
丸料循环方式	角度自吸式+风机吸助力
抛丸轮直径	200mm	200mm	200mm
重量	470KG	700kg	1020kg



路面抛丸机适用场合

工艺原理：

由于桥面铺装砼直接承接桥面上动荷载，所以桥面铺装砼一般采用高标号现浇混凝土混凝土，采用不同料径的石灰岩碎石、中粗砂、水泥或外加剂按一定比例，在强制式搅拌机（容量要求不小于350L）拌和所得到的混合料，它经振捣密实后，达到规定的抗压强度具有很高的密实度和抗压性，其主要特点是透水性小、抗压性性强，具有较大的抵抗自然因素和行车作用的能力。

抛丸工艺是将丸料通过抛丸轮提供的离心力，将丸料抛射到桥面混凝土的表面，去除混凝土路面的浮浆和起砂层，将较软的材料去除掉，露出水泥混凝土的骨料石料，是表面具有统一的硬度和粗糙度，提高了防水层或者其他材料与路面的结合紧密程度和质量。

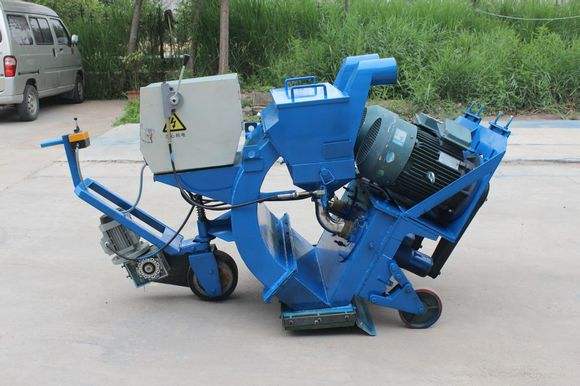

270型路面抛丸机

工法特点：

施工速度快、效率高。桥面的平整度好。 施工简单便于操作成本低。

适用范围 ：

适用于高等级公路中的高级、次高级桥面铺装、高速铁路桥混凝土桥面铺装、钢板桥面铺装。

主要机具设备及劳动力组织 ：

主要机具设备为整平机、发电机、电焊机、混凝土运输车、装载机、混凝土输送泵、平板振动器、路面抛丸机。

路面抛丸施工效果

混凝土桥面抛丸作业

路面抛丸机服务承诺：

1、 保修期为三包壹年。（易损件、消耗件除质量问题外；不在免费保修范围内属于正常消耗。）

2、如因买受方使用不当出现的问题，出卖方也应积极配合维修。

3、保修期满后出卖方终身维修，并以出厂价格提供配件。

4、长期保证维修配件的供应。

5、细节设计和使用绝对机器使用寿命。

6、技术员现场指导，售后无忧。

7、欢迎沟通细节。

混凝土路面抛丸机作业现场视频
